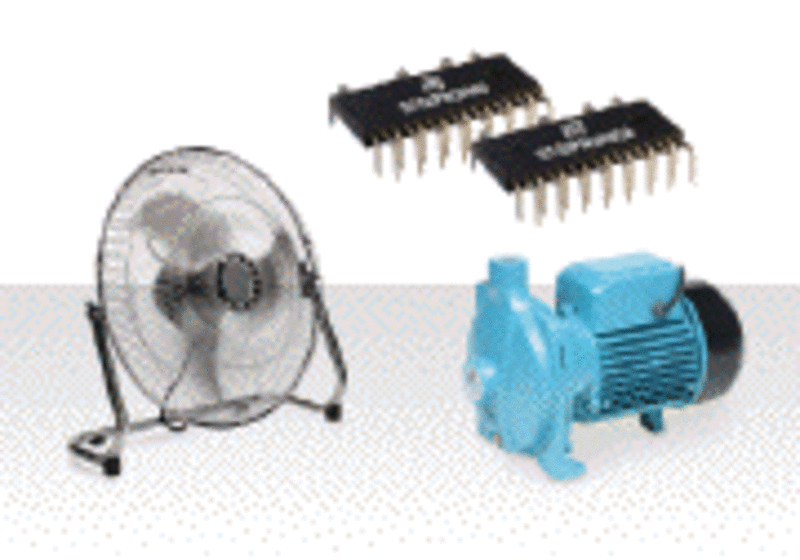

Die SLIMM-Nanomodule (Small Low-Loss Intelligent Molded Modules) STGIPN3H60 und der STGIPN3H60A enthalten eine komplette Motorregler-Endstufe sowie optionale Sensor- und Sicherheits-Features. Sie sind dafür konzipiert, in Hausgeräten für bessere Energieeffizienz-Ratings zu sorgen. Beide Varianten der Miniatur-Motortreiber besitzen ein Gehäuse von 29,15x12,45 mm mit 26 Anschlüssen. Jedes Modul enthält eine komplette dreiphasige Halbbrücken-Schaltung mit Hochvolt-Gatetreibern und IGBT-Leistungsschaltern sowie Freilauf- und Bootstrap-Dioden. Die Bootstrap-Dioden speisen die motorseitigen Hochvolt-Schaltungen, während das Treibermodul eingeschaltet wird. Die Integration dieser Dioden in das Modul senkt den Bedarf an externen Bauelementen zusätzlich.
EBV Elektronik GmbH & Co. KG
Bernstrasse 394
8953 Dietikon
Tel. 044 745 61 61
Fax 044 745 61 00
dietikon.ch@ebv.com
www.ebv.com
