Die zweipolige Miniatur-Leiterplattenklemme PTQ ist speziell für den Einsatz im THR-Lötverfahren konzipiert und zukünftig auch mit IDC-Schnellanschluss verfügbar. Die Klemme besitzt eine Bauhöhe von 8 mm und ist im Gurt verpackt erhältlich und somit für den automatisierten Bestückungsprozess geeignet. Durch den patentierten Rast-Löse-Mechanismus lassen sich Leiter mit einem Querschnitt von 0,14 bis 0,34 mm2 werkzeuglos anschliessen; ferner werden sie sicher im Schneidkontakt gehalten. Im Rastermass 2,5 mm lassen sich so Ströme von bis zu 4 A und Spannungen bis 160 V direkt auf die Leiterplatte bringen. Die THR-lötfähigen Klemmen stehen mit Schraub-, Feder- und Schneidklemmanschluss zur Verfügung.
Phoenix Contact AG
Zürcherstrasse 22
8317 Tagelswangen
Tel. 052 354 55 55
Fax 052 354 56 99
infoswiss@phoenixcontact.com
www.phoenixcontact.ch

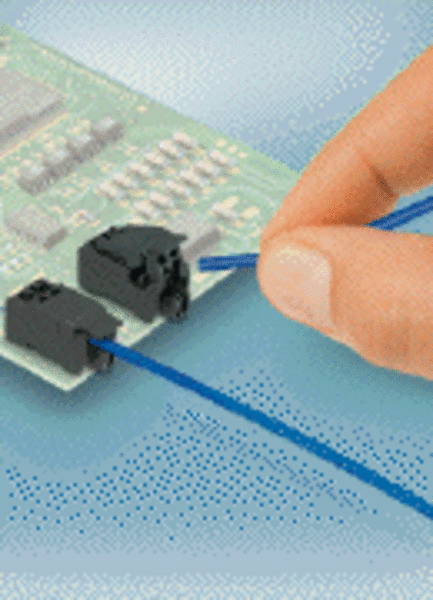

THR-lötfähige, 8 mm hohe Leiterplattenklemme mit IDC-Schnellanschluss im Gurt verpackt
