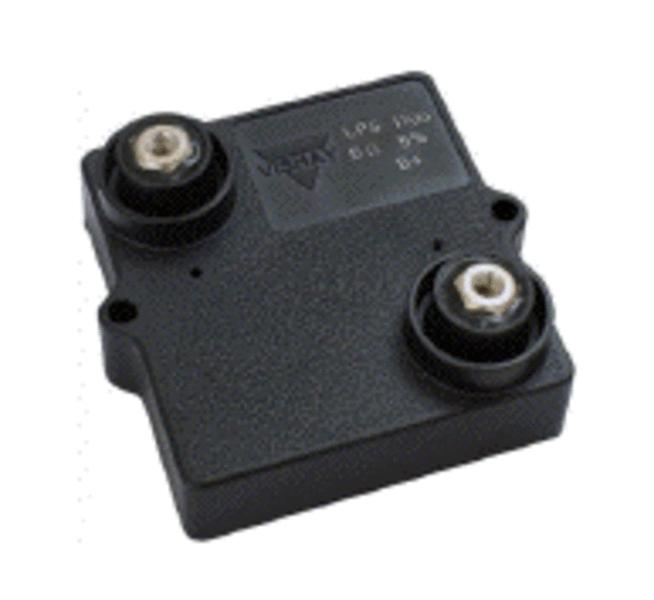

Laut Hersteller ist der LPS1100 der weltweit erste Dickschicht-Leistungswiderstand mit einer Nennbelastbarkeit von 1100 W. Das Modul aus dem Hause Vishay besitzt die Abmessungen 57x60x25 mm und ein Gewicht von 79 g. Dadurch lässt es sich leicht auf einem Kühlkörper montieren und erlaubt die Entwicklung kleinerer Endprodukte. Das induktivitätsfreie (<0,1 µH) Bauteil besitzt einen Wärmewiderstand von 0,039°C/W bei 1100 W Leistung und +25°C Kühlkörpertemperatur. Der Temperaturkoeffizient liegt bei ±150 ppm/°C. Ferner besitzt der LPS1100 eine Spannungsfestigkeit von bis zu 12 kVeff und eine Überlastungsfestigkeit von bis zu 2200 W für 10 s. Das Modul ist für einen Temperaturbereich von 55 bis +200°C ausgelegt und erfüllt die Anforderungen der RoHS-Directive 2011/65/EU.
Rutronik Elektronische Bauelemente AG
Hölzliwisenstrasse 5
8604 Volketswil
Tel. 044 947 37 37
Fax 044 947 37 47
rutronik_ch@rutronik.com
www.rutronik.com
