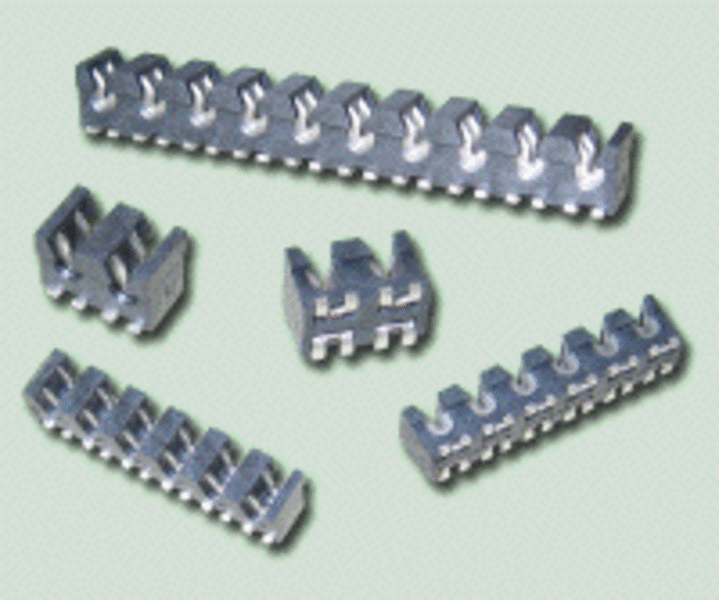

Anstelle einer Kabel-Leiterplatten-Verbindung mit 2 Verbindern lässt sich mit dem Direktverbinder das Gehäuse auf dem Kabel sparen. So können Anwender 1 bis 10 Litzen mit einem Durchmesser von AWG18-24 im 4-mm-Raster oder AWG26-28 im 2,5-mm-Raster direkt in die Schneidklemmen des Direktverbinders IDC59 eindrücken. Die Raster sind zum einen so gewählt, dass ein ausreichend grosser Zwischenraum des SMT-Verbinders das Ansaugen für eine maschinelle Bestückung erlaubt. Auch lässt es noch genüg Arbeitsraum zum Einpressen und ist je nach Raster mit einer Tiefe der Doppelreihe- bzw. Einzelreihe-Schneidklemmen von 5 bzw. 2,5 mm dennoch Platz sparend. Die Strombelastung beträgt 3A. Zudem sind Einpresswerkzeuge erhältlich und der Hersteller liefert auch Abdeckungen.
