Im Zuge von Industrie 4.0 treiben Entscheider die Vernetzung ihrer Produktion voran. Dank Ethernet lässt sich dieses Vorhaben einfach und schnell umsetzen. «Wir haben das neue Wägemodul speziell mit der Modicon-Plattform vernetzt, damit alle Wägedaten über eine einzige Schnittstelle verfügbar sind», sagt Matthias Ingold, Marketing Manager Industry bei Schneider Electric Schweiz. «Entscheider vermeiden dadurch Datensilos.»
Für statische und dynamische Wägeanwendungen

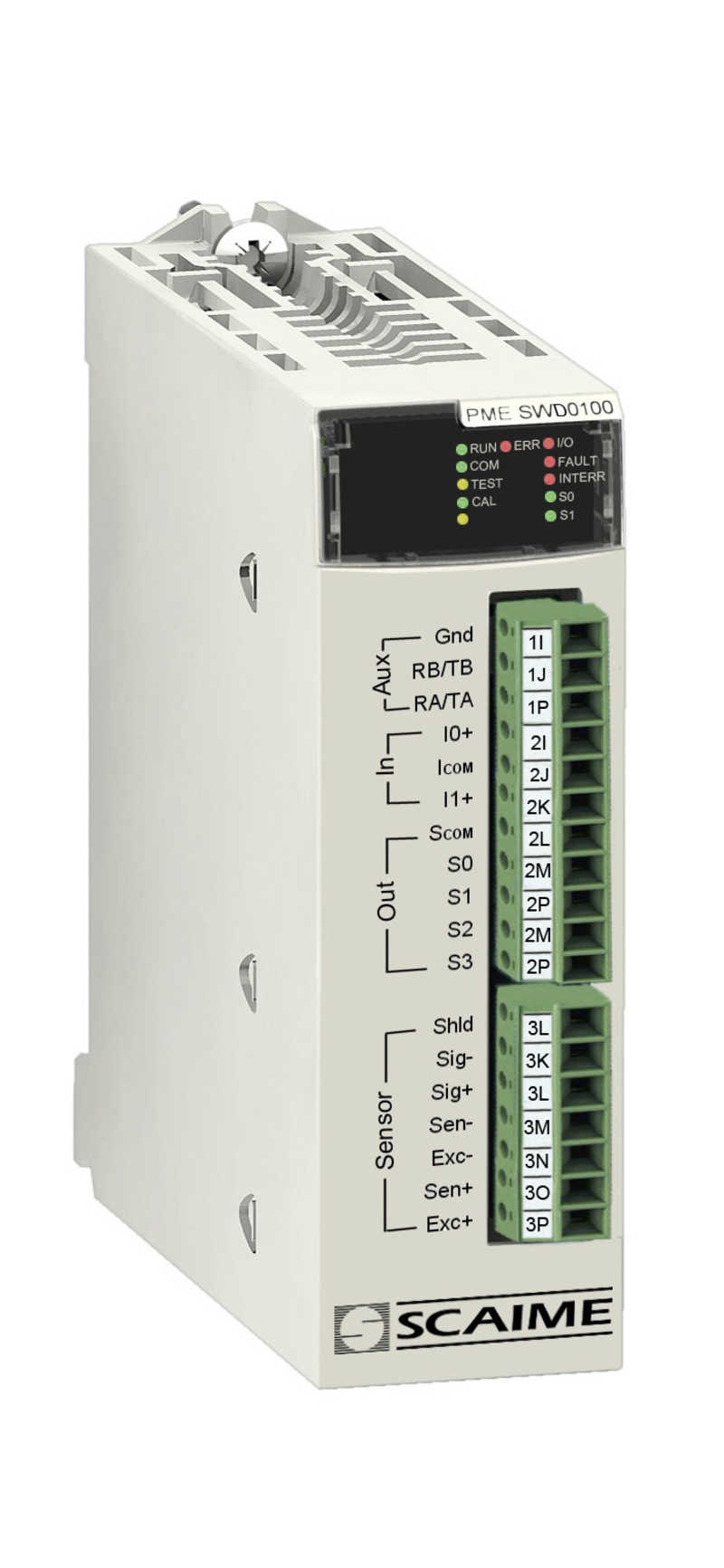

Das Wägemodul stammt vom französischen Partner Scaime und ist für Lasten von 0,2 kg bis 1000 t ausgelegt. Über Modicon lässt sich der gesamte maschinelle und industrielle Prozess des Wägesystems verwalten. Die Konfiguration, Kalibrierung, Anzeige und Diagnose erfolgt über die FDT/DTM-Schnittstelle der Software-Unity von Schneider Electric. Alle Wägeinformationen werden über die SPS mittels Datenaustauch oder expliziter Befehle verwaltet. Das Modul verarbeitet die Daten und überträgt sie über ein Ethernet-Backbone an die Modicon-Plattform. Dort kann man die Informationen mittels Software für das Anlagenmanagement wie Vijeo-Citect auslesen. Offline-Konfiguration, Online-Kalibrierung, Überwachung und Wägediagnose des Ethernet-Wäge-Transmitters übernimmt Unity Pro über FDT/DTM.
Flexible Integration mit Ethernet
Dank Ethernet lässt sich dieses Modul mit allen gängigen Automatisierungsnetzwerken verknüpfen. Zusätzlich sorgt die Hot-Swap-Funktion für eine einfache Inbetriebnahme und den schnellen Austausch defekter Komponenten. Das Wägemodul besitzt folgende technische Kennwerte:
- Messeingang: Ein Wägekanal pro Modul, bestehend aus bis zu acht Wägezellen, die über eine Abzweigdose verbunden sind
- Benutzerauflösung: Bis zu 1 000 000, Werks- einstellung: 500 000 bei 2 mV/V
- interne Auflösung: 24-Bit-Wandler
- interne Messrate: 6 bis 400 Messungen/s
- externe Messrate: 100 Messungen/s
- digitale Reflexausgänge: Vier positive digitale Ausgänge, zwei zur Dosierung und zwei zur Schaltpunktüberwachung
- digitale Eingänge: Zwei positive digitale Eingänge und Wägefunktionen
Controller für die smarte Fabrik
Diese Plattform von Schneider Electric ist ein ePAC (Programmable Automation Controller), der auf Ethernet-Kommunikation setzt. Unternehmen profitieren von den Vorteilen eines offenen Netzwerks beim Entwickeln, Implementieren und Betreiben ihrer Produktionsprozesse. Das sorgt für eine höhere Sichtbarkeit aller wichtigen Daten und Automatisierungsprozesse, für transparentere und konsistentere Anlageninformationen sowie einen erhöhten Datendurchsatz.
Infoservice
Schneider Electric (Schweiz) AG
Schermenwaldstrasse 11, 3063 Ittigen
Tel. 031 917 33 33, Fax 031 917 33 55
ittigen@ch.schneider-electric.com
www.schneider-electric.ch
