Kapazitätsarme Motorversorgungsleitungen sind auf Energieeffizienz optimiert. Der Vorteil gegenüber konventionellen Leitungen, z. B. mit PVC-Isolation und hoher Kapazität, sind erheblich: Zum einen nehmen die Leitungen deutlich weniger Ladestrom auf und erwärmen sich darum weniger – im Ergebnis wird der Strom effizienter zum Motor geführt. Zum anderen können wesentlich längere Kabelstrecken überwunden werden. Lütze bietet spezielle Low-Capacity-Leitungen für die feste und bewegte Verlegung, für den Einsatz mit Frequency-Drive-Motoren sowie für den Einsatz in Energieführungsketten an.
Vernetztes Polyethylen
Der Automationsspezialist Lütze setzt bei seinen Low-Capacitance-Leitungen in erster Linie auf zwei Materialkomponenten: XLPE und PP. Das vernetze Polyethylen XLPE bietet als Isolationsmaterial eine sehr niedrige Kapazität und beste elektrische Eigenschaften, wie eine hohe Spannungsfestigkeit. XLPE unterbindet von Natur aus unerwünschte Übertragungsverluste und hemmt die Koronaentladung. Damit ist es für Lütze die ideale Premium-Isolierung insbesondere für Anwendungen mit hohen Spannungsspitzen sowie bei längeren Kabelstrecken. Bei Leitungen mit fester Verlegung setzt Lütze zudem auf Isolationen aus Polypropylen (PP), die gleichermassen eine niedrige Dielektrizitätskonstante besitzen.
Polyethylen lässt sich auf vier Arten vernetzen: durch Beimischen von Peroxid (PE-XA), Silan (PE-XB) oder Azo-Verbindungen (PE-XD) sowie mit Hilfe von Elektronenstrahlbeschleunigern (PE-XC).
Kapazitätsarme Motorversorgungs-leitungen in der Praxis

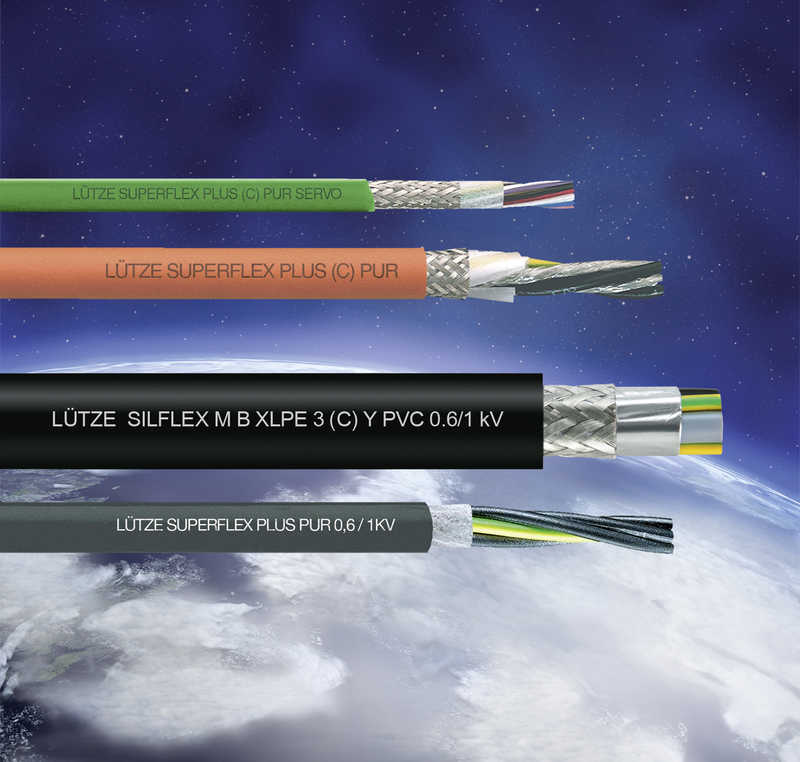

Lütze hat ein umfassendes Programm an Low-Capacitance-Motorversorgungsleitungen:
- Variable-Frequency-Drives-Kabel dienen als Versorgungsleitungen zwischen drehzahlgeregeltem Antrieb und drehzahlgeregeltem Motor. Sie werden in der Regel fest verlegt, z. B. in Kabelpritschen und Kabelkanälen. Empfohlen wird hier z. B. Lütze Silflex B XLPE (C) PVC 0,6/1 kV
- Eine Alternative sind Leitungen mit Polypropylen-Isolation wie z. B. die Silflex M (C) PVC Servo, die ebenfalls kapazitätsarm sind
- Für bewegte Anwendungen und den Einsatz in Energieführungsketten bietet Lütze Motorleitungen wie z. B. die Superflex Plus M (C) Pur Servo
Das Angebot deckt verschiedene industrielle Anwendungen ab.
Bericht Frequenzumrichterleitung: 04_16.50.pdf
