Extrusion ist ein Verfahren, bei dem eine dickflüssig härtbare Masse aus einer Matrize gestossen wird. Dabei entstehen Körper mit einer Öffnung in der Mitte, wie Schläuche oder Rohre. Folgende Bereiche sind besonders wichtig:
- Die Dosierstationen, mit denen feste und flüssige Materialien für den nachgelagerten Extrusionsprozess genau dosiert werden (Gravimetrie)
- Ultraschall- und Terahertz-Wanddickenmesssysteme, mit denen Schläuche oder Rohre wie Gasrohre auf Wanddicken und Fehler geprüft werden
- Systeme zum automatischen Dimensionswechsel während des Extrusionsprozesses
Gravimetrie für wirtschaftliche Produktion von Rohren und Schläuchen

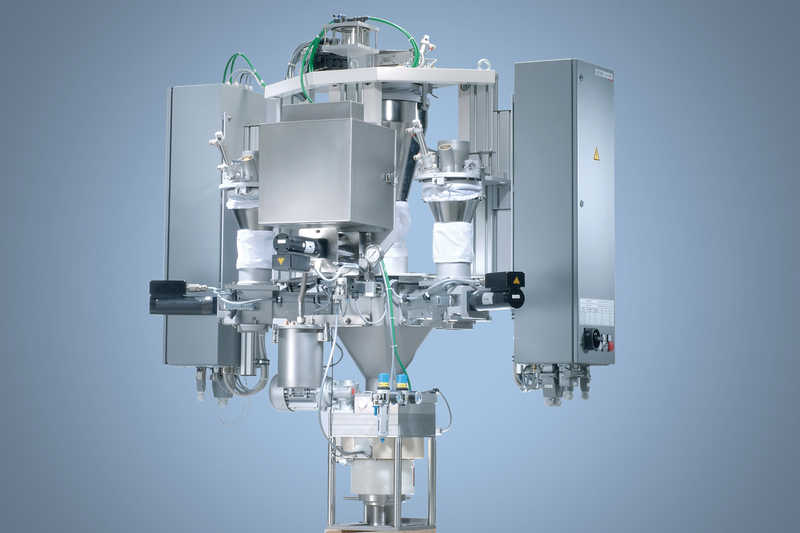

Die iNOEX-Gravimetriesysteme sind in der Produktfamilie Saveomat zusammengefasst. Saveomat steht für Save of Material. Bei der Produktion von günstigen Kunststoffrohren oder -schläuchen machen die Materialkosten 60 bis 80 % der Produktionskosten aus. Entsprechend ist die genaue Dosierung des Materials entscheidend, um wirtschaftlich zu fertigen. Der Saveomat setzt auf Genauigkeit und Konstanz. Wurden früher oft zu hohe Materialdicken gefertigt, um das Risiko von Ausschussmaterial zu verhindern, wird die Materialdicke mit dem Saveomat heute auf den Mikrometer genau bestimmt. Die Materialeinsparung ist beachtlich. Die Funktionsweise lässt sich vereinfacht folgendermassen zusammenfassen: Der Saveomat wiegt ab, wieviel Granulat in den Extruder gelangt, je nach Endprodukt setzt sich das Granulat aus bis zu 30 Komponenten zusammen, die einzeln gewägt werden. Gleichzeitig wird der Extrusionsprozess ständig überwacht. Falls sich trotz Wägen zu viel Granulat im Extruder befindet, greift der Saveomat ein und beschleunigt die Abzugsgeschwindigkeit der Anlage, wodurch eine gleichmässige Materialdicke gewährleistet wird.
Zur Steuerung des Saveomats greift iNOEX auf einen ultrarobusten Touch-Panel-Computer der Embedded-Spezialistin Syslogic zurück. Über das Touch-Display werden die Rezepte eingegeben und gestartet sowie die Linien-geschwingigkeit geregelt. Wanddickenmesssysteme mit Ultraschall haben sich bewährt, aber auch die Terahertz-Wanddickenmessung gewinnt an Bedeutung. Terahertz ist eine nicht ionisierende, elektromagnetische Welle und liegt im elektromagnetischen Spektrum zwischen der Infrarotstrahlung und den Mikrowellen.
Automatischer Dimensionswechsel während des Extrusionsprozesses

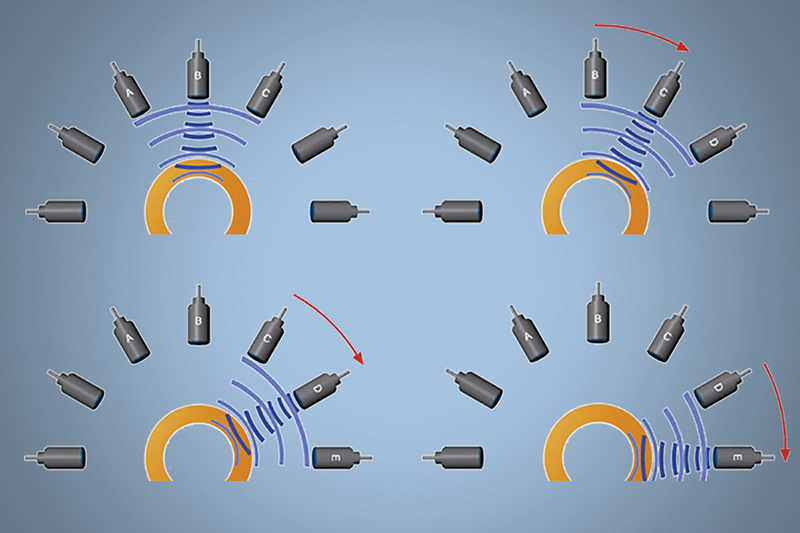

Im Gegensatz zu Ultraschall wird bei Terahertz-Wanddickenmesssystemen kein Wasser als Ankoppelmedium benötigt. iNOEX ist eines der wenigen Unternehmen weltweit, das in der Lage ist, ein Messobjekt zu 100 % zu erfassen. Möglich wird das mit dem patentierten ERS-Prinzip (Elektronisch rotierender Scanner). Dabei werden bis zu 76 Sensoren kreisförmig angeordnet. Die Messtakte rotieren elektronisch mit bis zu 6000 min–1 um das Messobjekt und erfassen dieses vollständig, Materialfehler werden zuverlässig dedektiert. ERS ist für die Prüfung von sicherheitsrelevanten Produkten wie Gasrohren unerlässlich. Zur Visualisierung der Wanddickenwerte setzt iNOEX wiederum auf ein Syslogic-Panel. Eine weitere spezielle Entwicklung in der Extrusionstechnik ist der automatische Dimensionswechsel. Muss man herkömmliche Anlagen bei einem Dimensionswechsel komplett umbauen, was eine Stillstandzeit von sechs bis acht Stunden bedeutet, kann iNOEX die Dimension während der Produktion anpassen. Sämtliche dimensionsbehaftete Komponenten, das sind Vakuumtank, Kalibrierhülse, Rohrunterstützung und Dichtung, werden nach Eingabe der zu fertigenden Rohrdimension automatisch angepasst. Die Zeit- und Kosteneinsparungen sind enorm und können wettbewerbsentscheidend sein. Auch hier kommen zur Steuerung und Visualisierung des Dimensionswechselprozesses die robusten Touch-Panel-Computer von Syslogic zum Einsatz. iNOEX stellt hohe Anforderungen an sich selbst. Der anhaltende Wille, die Kunstoffextrusion voranzubringen und zu verbessern, ist seit über dreissig Jahren der Antrieb des Unternehmens. Klar also, dass iNOEX auch an ihre Zulieferfirmen hohe Anforderungen stellt. Im Fall der Touch-Panel-Computer für die Steuerung der Gravimetrie- und Dimensionswechselsysteme waren das eine hohe Temperaturbeständigkeit, eine robuste Industriebauweise sowie eine lange Verfügbarkeit.
Als das Vorgängerprodukt kurzfristig abgekündigt wurde, haben sich die Einkäufer und Ingenieure von iNOEX intensiv auf dem Markt umgesehen. Schlussendlich machte ein HMI-System aus der Projektiv-Kapazitiv-Touch-Panel-Serie von Syslogic das Rennen. Entscheidend war, dass Syslogic ihre Computer konsequent für einen Temperaturbereich von –30 bis +70 °C entwickelt. Das war wichtig, weil iNOEX unter anderem in Länder wie Saudi-Arabien liefert, wo extreme Temperaturen vorherrschen. Syslogic erreicht den erweiterten Temperaturbereich durch eine konsequente Bauteilauswahl bereits während der Entwicklungsphase. Das zeigt sich exemplarisch in der Auswahl der Flash-Speicher, die bis +90 °C zugelassen sind.
Zudem führt Syslogic bei jedem Gerät eine Qualitätskontrolle durch. Dafür werden die Geräte für 48 Stunden in einer Burn-in-Kammer über den ganzen Temperaturbereich auf Herz und Nieren geprüft. Mit diesem Test verhindert Syslogic erfolgreich Feldausfälle. Wichtige Punkte für iNOEX waren zudem, dass Syslogic ein rundum geschlossenes Gehäuse der Schutzklasse IP54 bot und in der Lage war, Anpassungen innert kurzer Zeit umzusetzen. So wurde das Gehäusedesign komplett überarbeitet. Die Schnittstellen auf der Geräterückseite wurden für iNOEX hinter einer Serviceklappe versteckt, einzig eine USB-Schnittstelle führt nach aussen. Ausserdem hat das entspiegelte Display im Vergleich zu anderen Produkten bei Tests sehr gute Ergebnisse geliefert.
Die Qualität garantiert, dass sich eine Investition langfristig rechnet
Wie viele hochkomplexe Industrieanlagen sind auch Extrusionsanlagen in der Regel sehr lange im Einsatz. Oft werden ältere Anlagen modernisiert, dadurch kann eine Anlage bis zu 30 Jahre genutzt werden. Die lange Lebensdauer und Verfügbarkeit aller verbauten Komponenten ist elementar. Insbesondere bei Elektronikkomponenten wie Steuerungsrechnern ist es jedoch nicht einfach, geeignete Geräte zu finden. Bei der Evaluation der Touch-Panel-Computer überzeugte Syslogic diesbezüglich mit einem Leistungsausweis. Syslogic ist stark im Retrofit-Markt und kann heute noch Systeme aus den Achtzigern ersetzen. Diese Erfahrung hat mit dazu beigetragen, dass iNOEX sich für Syslogic entschieden hat. Die ersten Rückmeldungen zu den Touch-Panel-Computern im Feldeinsatz sind durchwegs positiv. In Sachen Langlebigkeit und Langzeitverfügbarkeit müssen sich die Computer in den nächsten Jahren aber noch beweisen. Doch alle sind zuversichtlich, dass die Geräte halten, was sie versprechen.
