Zu den Halbleiterherstellern, die mit ihren Produkten auf die vielfältigen Anforderungen der Leistungselektronik sehr gut abgestimmt sind, gehört auch die Semtech Corporation. Das Unternehmen offeriert Leistungs-ICs für Anwendungen in der Telekommunikation, in industriellen Anlagen, in tragbaren Geräten, Computern und Datennetzen. Semtech spezialisiert sich zudem auf Leistungsprodukte, die speziell auf die neuesten Systemarchitekturen, zum Beispiel Intel und AMD, angepasst sind.
Broschüre enthält Spezifikationen und Schaltungsbeispiele
Im Rahmen einer 24-seitigen Broschüre (Bild 1) stellt das Unternehmen nunmehr in übersichtlicher Form sein Programm an ICs der Leistungselektronik vor, und zwar nicht nur mit den detaillierten Spezifikationen, sondern auch mit sehr interessanten Schaltungsbeispielen. Das Produktprogramm umfasst die Bereiche Wireless-Laden, Ladungspumpen, MOSFET-Treiber, diverse Schaltregler, Buck- und Boostregler, LED-Treiber, Batterielade-ICs, LDOs, PWM-Controller, Linearregler, Lastschalter sowie Hot-Swap- und Digitalcontroller. Semtech ist dabei sehr darauf bedacht, dass deren ICs kleinere und smartere Endprodukte ermöglichen, die auch noch umweltfreundlicher sein werden. Hier folgen einige Highlights aus der Broschüre.
IoT mit mehr «Intelligenz»
Mit der Neo-Iso-Technologie (Bild 2) versieht das Unternehmen IoT-Applikationen mit höherer «Intelligenz» und leistungsfähigerer Kontrolle. Durch Neo-Iso-Schalter können Low-Power-Mikrocontroller hohe Spannungslasten in einem System steuern. Fehlermeldungen vom Schalter zum Controller ermöglichen Systemreaktionen für einen sicheren und effizienteren Betrieb. Ein niedriger Stromverbrauch kann von der Last aus versorgt werden und erübrigt oft zusätzliche Stromversorgungen.
Buck- und Boost-Umsetzer
Bei den Buck-Umsetzern bietet das Unternehmen einige der kleinsten POL-Regler hoher Performance an. Hierzu gehören unter anderem EcoSpeed-Umsetzer, die neue Standards hinsichtlich Effizienz, Geschwindigkeit, Abmessungen und Einfachheit für künftige, grüne Energieapplikationen setzen sollen.
Die erweiterte Produktfamilie von Boost-Umsetzern verfügt auch über den wohl kleinsten Niederspannungsregler sowie Boosttreiber für ein- und mehrzeilige LED-Konfigurationen.
Ein besonders geringer Platzbedarf, ein extrem kleiner RDS ON (60 mΩ) sowie aktuelle Schutzfunktionen sind die besonderen Merkmale der neuen Lastschalter. Die Typen SC724, SC725, SC728 und SC729 zum Beispiel bieten einen kontinuierlichen Ausgangsstrom von 2 A und befinden sich in einem 0,76 × 0,76 mm kleinen 4-Bump-Chip-Scale-Gehäuse. Der Abschaltstrom beträgt bei allen Betriebsbedingungen weniger als 1 µA; der ESD-Schutz wird mit 5 kV HBM angegeben.
EcoSpeed-Regler

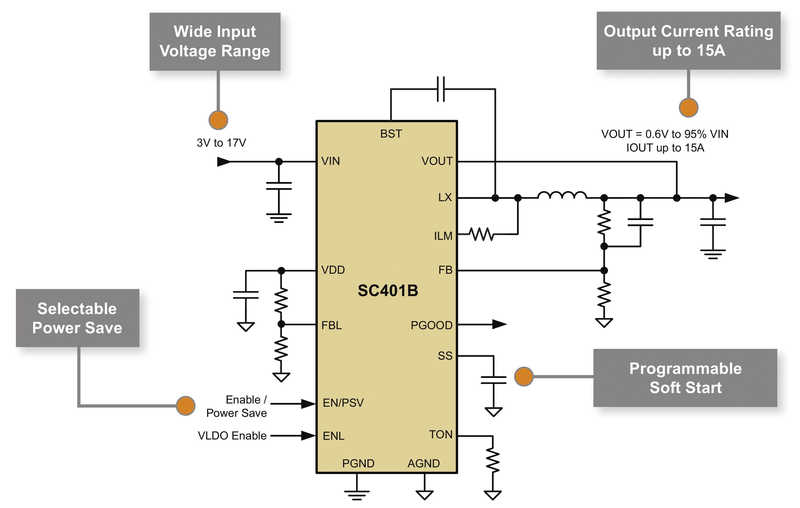

EcoSpeed-Regler (Bild 3) bieten im gesamten Lastbereich eine hohe Effizienz. Hinzu kommt eine Leistungssparfunktion (PSAVE), die bei geringen Stand-by-Leistungsanforderungen die Schaltfrequenz senkt. Dadurch werden die Schaltverluste des Leistungs-FETs gesenkt und die Spitzen-Stand-by-Effizienz bei geringen Lasten auf über 90 % erhöht. Wenn die Last vom Stand-by auf einen beständigen Zustand wechselt, verlässt der EcoSpeed-Regler den PSAVE-Betriebsmodus sehr schnell und bietet damit eine sehr kurze Aufwachzeit. Alle EcoSpeed-Regler verfügen über SmartDrive, eine «High-Side»-FET-Einschaltung, die die EMI reduziert.
Nanosmart-Lösungen
Die Ultralow-Powertechnologie Nanosmart von Semtech erlaubt Energieeinsparungen in den üblichen Endprodukten und unterstützt mehrere Energiesammeltechnologien, einschliesslich thermischer Verfahren, HF sowie Solartechnologien. Das «Off-active»-Schalten sowie ein Design für extrem geringe Leistung erzielen Ströme im pA-Bereich. Damit erhalten die Applikationen oder Speicherelemente mehr Energie.
Der wohl kleinste Schaltregler SC195B befindet sich in einem 0,8 × 0,8 mm Gehäuse. Mit einer Effizienz von bis zu 94 % ist dieser DC-DC-Umsetzer eine sehr gute Wahl für mobile Applikationen, wo geringe Abmessungen und eine möglichst lange Batterielaufzeit gefordert werden.
Broschüre Semtech-Leistungselektronik: 20_17.01.pdf
Infoservice
Semtech (International) AG
Neue Jonastrasse 60A, 8640 Rapperswil
Tel. 071 313 48 28, Fax 071 313 48 39
www.semtech.com
