Rittal integriert Schaltschrank und optimale Klimatisierungstechnik. Zur Auswahl stehen zwei Kühlkonzepte: eine horizontale Einschublösung im Dachbereich und eine vertikale, seitliche Einschublösung.
«Das Kühlgerät ist Teil des Schaltschranks und keine klassische Komponente mehr, die zeitaufwendig eingebaut werden muss», sagt Steffen Wagner, Abteilungsleiter Climate Control bei Rittal, und ergänzt: «Vergleichbar mit einem handelsüblichen Kühlschrank erhalten unsere Kunden aus einer Hand ein Produkt auf Basis einer Bestellnummer – mit allen Zeit- und Kostenvorteilen durch einfache Bestellung, reduzierten Montageaufwand und bessere Zugänglichkeit im Servicefall.»
Frontseitiger Luftein- und -austritt erübrigt Mindestabstände

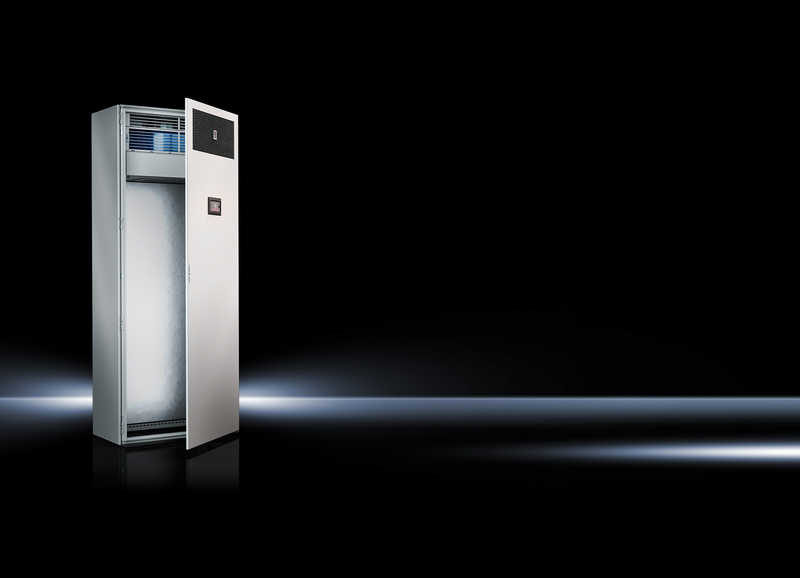

Bei der horizontalen Einschublösung schiebt man ein 2-kW-Kühlgerät mit «Blue e+»-Technologie mit einer Höhe von 400 mm in den oberen Bereich des Schranks auf Schienen ein – ohne Montageaufwand und -ausbrüche. Als Basis dient der TS-8-Schaltschrank von Rittal mit 800 mm Breite und 600 mm Tiefe. Da der Luftein- und -austritt an der Front der Kühleinheit vorgesehen ist, sind keine Mindestabstände seitlich des Schranks oder nach hinten notwendig.
Das seitliche Konzept ist eine schmale Einschublösung eines 2,5-kW-Kühlgeräts mit «Blue e+»-Technologie, mit einer Modulbreite von 300 mm für Einzelschränke oder Schrankreihen zur einseitigen Kühlung. Als Basis dient der TS-8-Schaltschrank mit 2000 mm Höhe und 600 mm Tiefe. Weit auseinanderliegende Luftöffnungen sorgen für optimale Durchströmung. Da auch hier der Luftein- und -austritt an der Front vorgesehen ist, sind keine Mindestabstände zur Schaltschrankseite bei geschlossener Seitenwand oder nach hinten erforderlich. Die Anreihung von Schaltschränken ist wie bei herkömmlichen Lösungen weiterhin ohne Probleme möglich.
Kombination aus Kompressorkühlgerät und Heat Pipe
Die «Blue e+»-Technologie arbeitet mit einer Kombination aus einem Kompressorkühlgerät und einer Heat Pipe, die für eine passive Kühlung sorgt. Dank der Invertertechnologie, mit der über eine Spannungsregelung die Drehzahl von Kompressor und Lüfter eingestellt werden kann, steht immer exakt die Kühlleistung zur Verfügung, die benötigt wird. Das grafische Touchdisplay bietet zudem alle relevanten Informationen auf einen Blick und ermöglicht intelligente Schnittstellenfunktionen und Kommunikationsmöglichkeiten.
Der Einschub der Kühleinheiten kann per Plug-and-Play bereits vom Hersteller vorgenommen werden, sodass Steuerungs- und Schaltanlagenbauer nur noch den elektrischen Anschluss vornehmen müssen – eine deutliche Zeitersparnis.
Infoservice
Rittal AG
Ringstrasse 1, 5432 Neuenhof
Tel. 056 416 06 00, Fax 056 416 06 68
