KISSsoft ist ein Softwarepaket zur Berechnung von Maschinenelementen. Als zentrale Elemente im Getriebe liegt ein Schwerpunkt bei den Zahnrädern. Weiter können Wellen, Lager, Verbindungselemente, Federn wie auch Ketten/Riemen berechnet werden. Ergänzende Module, wie die Umrechnung zwischen verschiedenen Härtesystemen oder Toleranzrechnung vervollständigen KISSsoft.
Stirnradberechnung

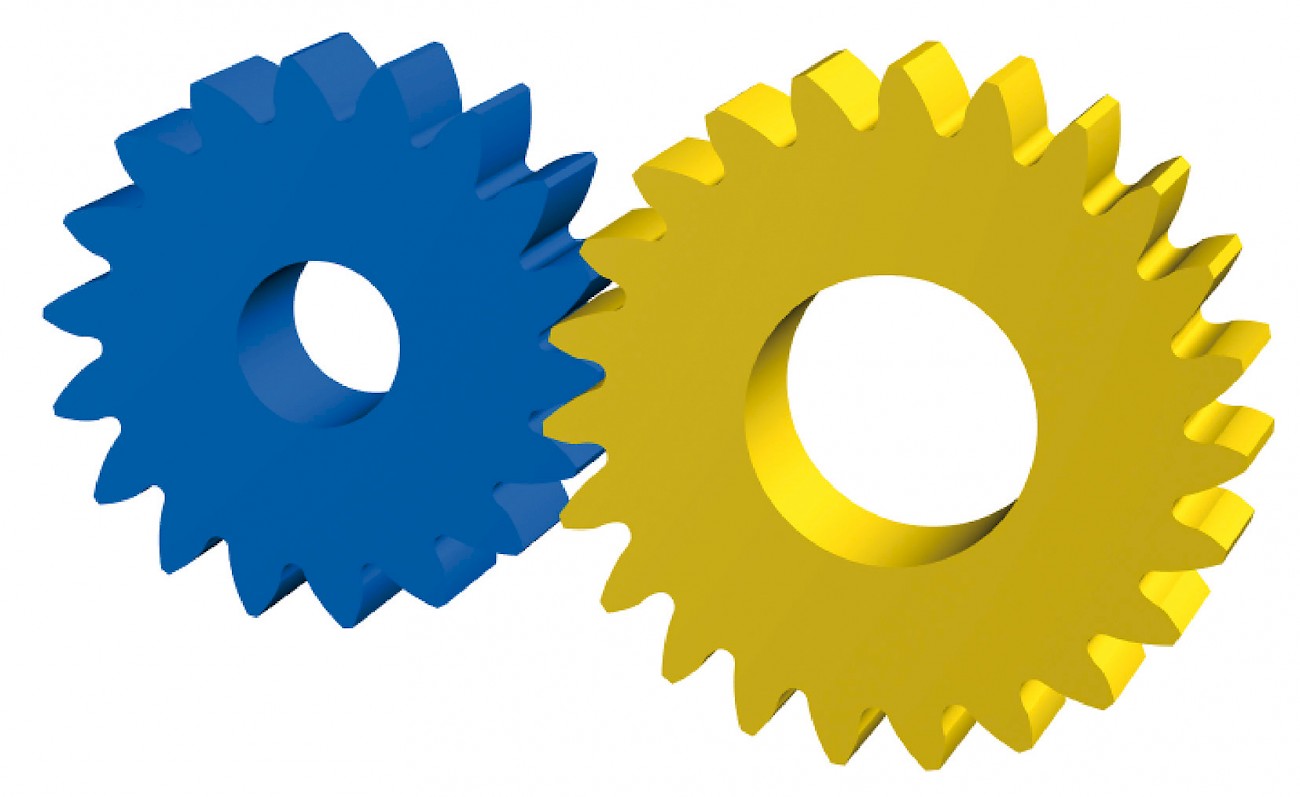

Im Release 03/2018 lassen sich nun asymmetrische Zahnformen für Stirnräder sehr einfach eingeben und berechnen. Zur Bewertung der Festigkeit kann man die ISO 6336 oder VDI-Kunststoffmethoden verwenden. Das Modul ist im Release 2018 als Beta-Version kostenlos verfügbar. In der Kontaktanalyse wird nun die Kraftanregung nach FVA Bericht 487 ermittelt. Diese erlaubt alternativ zur Drehwegabweichung eine zusätzliche Beurteilung der Geräuschanregung unterschiedlicher Verzahnungsvarianten, die für die Geräuschbewertung nicht die Ausgleichsbewegungen der Zahnräder, sondern die Verzahnungskräfte verwendet. Neu können nun auch Stirnraddaten im GDE-Format exportiert werden. Dies erlaubt die Weitergabe und Übertragung der Verzahnungsdaten auf elektronischem Weg – von der Konstruktion über die Fertigung bis hin zur Qualitätssicherung.
Kegelräder

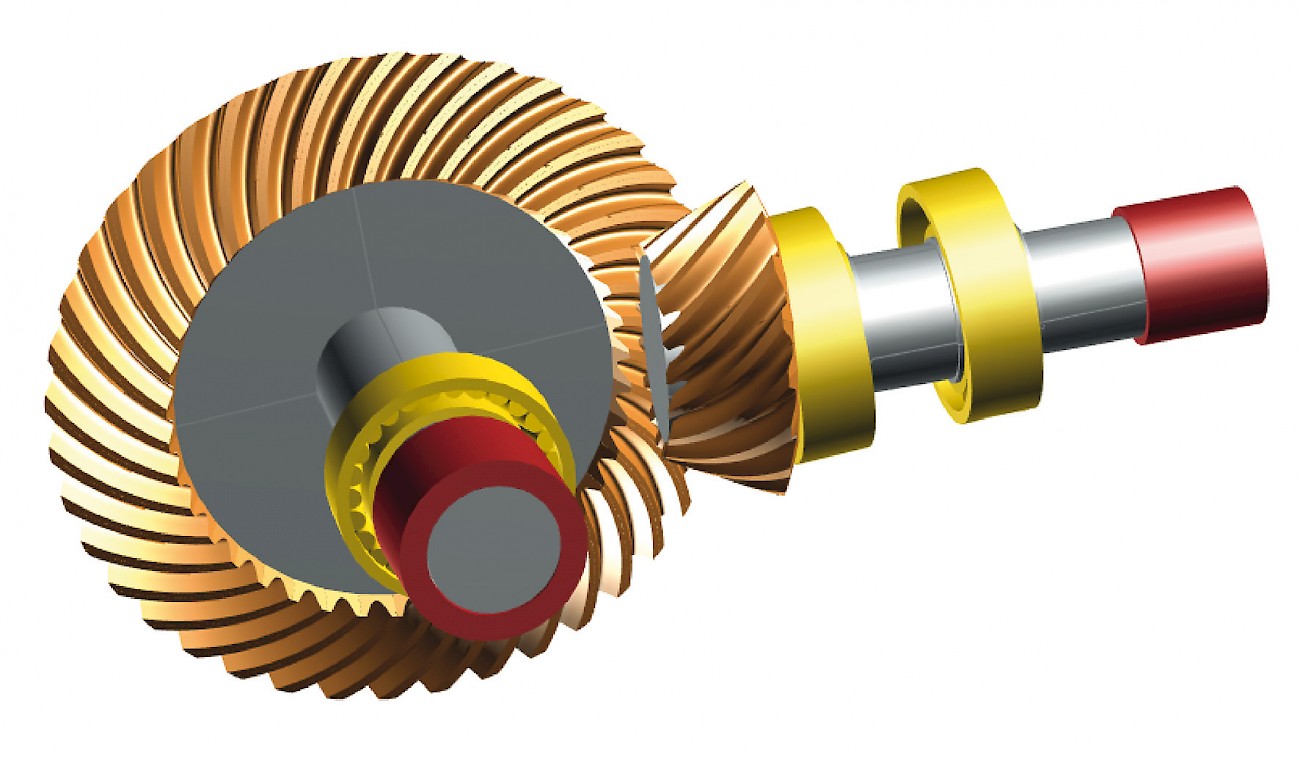

In der ISO-Kommission ist die Berechnung der Fresstragfähigkeit für Kegel- und Hypoidräder im Entwurf und so nun auch in KISSsoft implementiert. Diese Methode ist insbesondere für Hypoidräder deutlich genauer und berücksichtigt die praxisnahen Effekte wie das Einlaufen oder die Verwendung von GL5-Ölen.Für Kegelräder ist das Flankenspiel (als Zahndickenabmass) neu nach ISO, Gleason und Klingelnberg verfügbar, was insbesondere beim Entwurf von Kegelrädern hilfreich ist. Alternativ kann das Spiel über die Zahndickenänderungs-Faktoren vorgegeben werden.
Wellenberechnung und Welleneditor

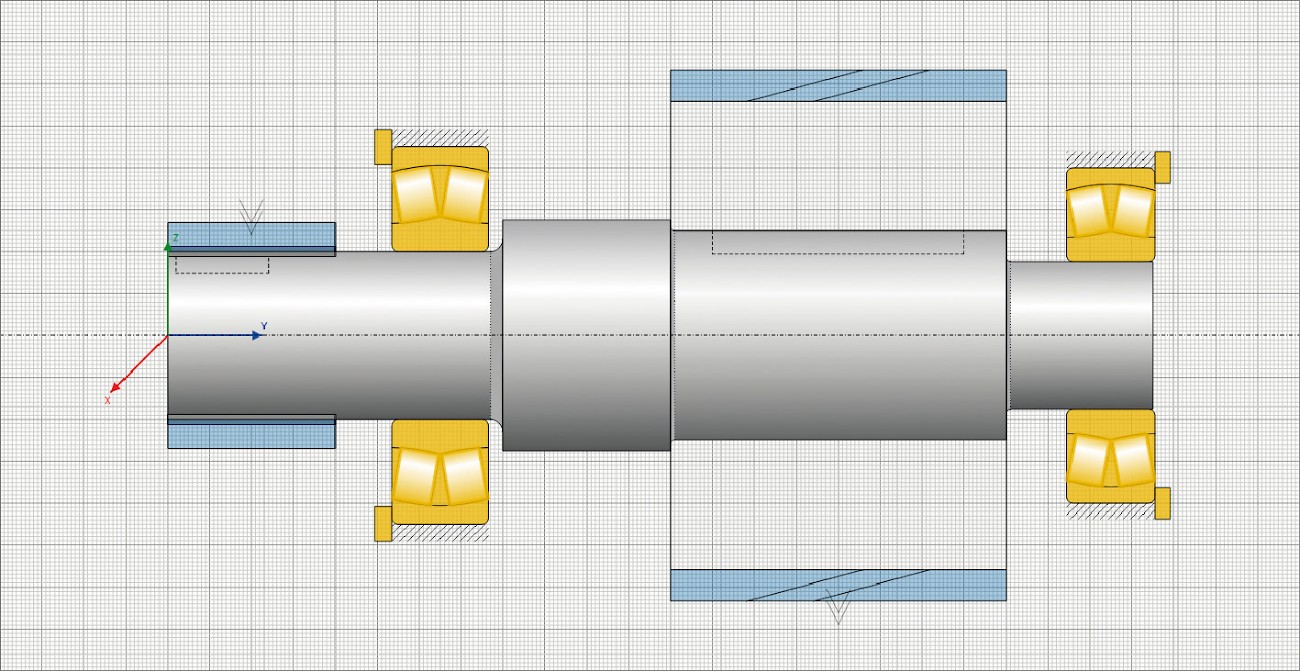

Im Welleneditor sind nun zusätzliche Erweiterungen implementiert, welche das Entwerfen und das Nachmodellieren von Wellen deutlich vereinfachen. Beim Entwerfen von Wellen ist das Dimensionieren der Zylinderelemente über das Ziehen an Gitterpunkten handlich. Die Position der Gitterpunkte orientiert sich an einem Raster oder lässt sich frei festlegen. Beim Nachmodellieren von bestehenden Wellen kann neu eine Hintergrundzeichnung eingelesen werden. Insbesondere bei koaxialen Wellen wie beispielsweise in Automobilgetrieben können die Wellengeometrien sehr gut geprüft und bei Bedarf korrigiert werden. Weitere Funktionalitäten wie eine vollständige Toolbox, das separate Anzeigen von Wellen oder einstellbare Übersichten im Element-Editor runden die zahlreichen Erweiterungen ab.
Lager- und Federberechnung
Die Wälzlagerdatenbank wurde dieses Jahr wieder aktualisiert auf die neuesten Herstellerangaben. Das beinhaltet die Hersteller SKF, Schaeffler (FAG/INA) und Koyo. Bei der Berechnung der Lager nach klassischer Methode kann nun zusätzlich zur bisherigen Radialsteifigkeit auch ein Wert für die Axialsteifigkeit vorgegeben werden. Die Liste der Lagertypen, für welche die innere Geometrie approximiert werden kann, wurde um zweireihige Rillenkugellager und Axial-Schrägrollenlager erweitert. Radiallager lassen sich wahlweise mit oder ohne Aussen- oder Innenring berücksichtigen. Neu ist auch die Berechnung von Kegelstumpffedern in KISSsoft verfügbar. Diese Federbauform wird beispielsweise bei Ventilen und Doppelkupplungen häufig verwendet und erlaubt eine zielgerechte Anpassung der Federkennlinie an die Applikation.
KISSsys
In KISSsys steht nun ein neues Template zur Verfügung, welches die Kegelradverlagerungen unter Last ermittelt und anzeigt. Das steht in Verbindung mit der Schnittstelle zu GEMS, der Kegelradberechnungssoftware von Gleason. Die Verlagerungen werden nach dem Prinzip des Fusslotes der beiden Wellenachsen von Ritzel und Tellerrad ermittelt und wahlweise mit den Parametern E/P/G/Sigma, beziehungsweise V/H/J/Sigma angegeben.
Die neue Schnittstelle zwischen KISSsys und GEMS erlaubt den einfachen Datenaustausch zwischen der Design-Software KISSsys und der Fertigungs- und Analyse-Software GEMS. Dabei werden die Geometriedaten der Kegel- und Hypoidverzahnung übertragen, sowie die Verlagerungswerte. In GEMS wird mit der Finite-Elemente-Methode eine Zahnkontaktanalyse unter Last durchgeführt und die Resultate für die Drehwegabweichung und Tragbildlage werden in KISSsys dargestellt.
Die Kinematik von leistungsverzweigten Getrieben, die immer mehr im Industriebereich eingesetzt werden, kann über eine Systemfunktion deutlich einfacher modelliert werden. Die einzig nötige Vorgabe dabei ist der Anteil der Leistung, welche über die verschiedenen Pfade übertragen werden soll. Die Software berechnet die Drehmomente für jeden Antriebsstrang automatisch.
Testlizenz kann man per Mail anfordern
Die Lastkollektivberechnung kann über die entsprechende Vorlage mit allen bestehenden Systemberechnungen wie Wirkungsgradberechnung, Modalanalyse oder mit Berücksichtigung der Gehäusesteifigkeit kombiniert werden. Dabei besteht die Möglichkeit, die Resultate für jeden Lastschritt in – vom Nutzer selbstdefinierte – Ausgabedateien herausschreiben zu lassen. Für Fahrzeuggetriebe beispielsweise lassen sich somit für jeden beliebigen Gang drehmoment- und drehzahlabhängige Felder mit Resultaten generieren. Interessierte Leser können eine Testlizenz via Mail an info@KISSsoft.AG anfordern.
