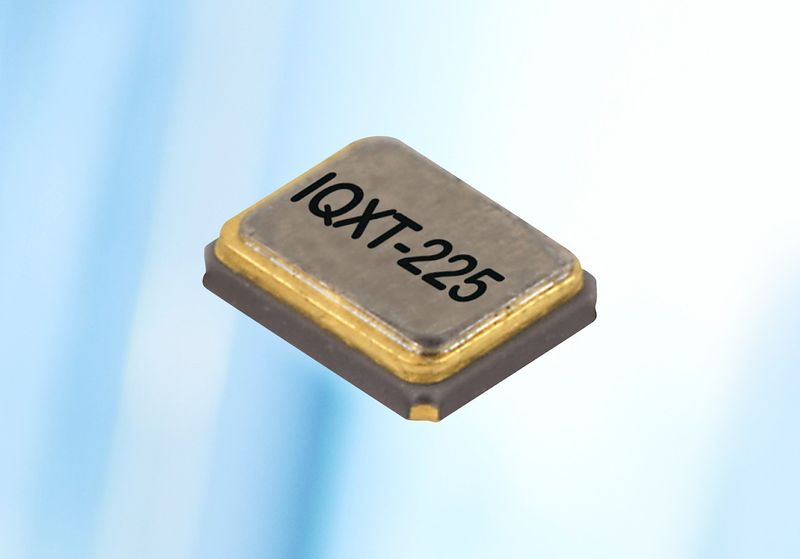

Die TCXO-Serie IQXT-225 in einem hermetisch versiegelten Miniatur-SMD-Keramikgehäuse mit 2,0 ⅹ 1,6 ⅹ 0,7 mm braucht nur 1,2 V Versorgungsspannung. Erhältlich ist das Bauteil in den TCXO-Frequenzen 16,368, 16,369, 19,2, 26,0, 33,6 sowie 38,4 MHz und bietet dabei eine Frequenzstabilität von ±0,5 ppm über einen Betriebstemperaturbereich von –30 bis 85 °C. Der IQXT-225 verfügt über einen Clipped Sinewave-Ausgang, eine Lastkapazität von 10 kΩ/10 pF bei einer Stromaufnahme von 1,7 mA sowie eine Enable/Disable-Funktion an Pin 1 für den Stromsparbetrieb. Im Disable-Modus beträgt die Stromaufnahme 3,0 µA. Der TCXO bietet ein Phasenrauschen von -135 dBc/Hz bei 1 kHz Offset an und zeichnet sich durch eine kurze Start-up-Zeit von 2 ms aus.
WDI AG
Industriestrasse 25a, DE-22880 Wedel
Tel. 0049 4103 18 000, Fax 0049 4103-18 00 200
