SPS-Daten bidirektional austauschen – das ist ein Mittel zur Prozessoptimierung im Engineering und Automatisierung. Mit der Kopplung von Eplan Electric P8 zu Melsoft iQ Works gehen Mitsubishi Electric und Eplan noch einen Schritt weiter. AutomationML ist die Grundlage für diese Integration, die mit grosser Neutralität und Offenheit zum Datenaustausch den Weg Richtung Industrie 4.0 ebnet.
Anwender können in jede Richtung Projektdaten austauschen

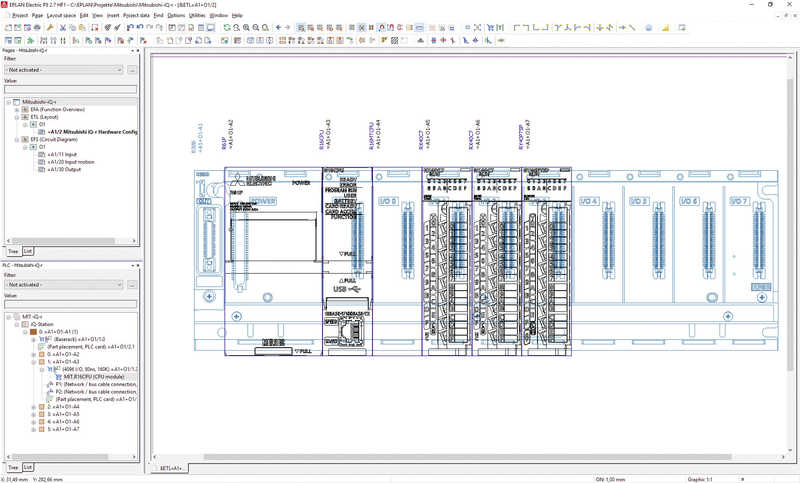

Der in Eplan erzeugte Datensatz ist die Basis für den SPS-Hardwareaufbau (Rack) und die Softwareprogrammierung. Das Besondere: Die Daten werden durch den gesamten Prozess der Produktentwicklung als «Single Source of Truth» weitergereicht. Benötigte Komponentendaten stellt das Eplan Data Portal bereit. Das beschleunigt die Konfiguration von Komponenten und die Entwurfsplanung. iQ Works ist eine integrierte Softwaresuite und umfasst die Softwarelösungen, die für die Programmierung der Automatisierungsprodukte von Mitsubishi Electric benötigt werden. Mit der neuen Kopplung zur aktuellen Eplan Plattform, Version 2.7, können Anwender in jedem Projektstadium und in jede Richtung Projektdaten austauschen, nachträglich bearbeiten und abgleichen. Die Mehrfacheingabe von Daten entfällt und Eingabefehler werden direkt vermieden. Die Zusammenarbeit zwischen den Konstrukteuren der Elektrotechnik und den Softwareentwicklern vereinfacht sich. Anwender in der Elektrokonstruktion profitieren von mehreren Vorteilen: Die Belegung der SPS-Baugruppen ist transparent. Baugruppen lassen sich schneller systemunterstützt bearbeiten. Last-Minute-Änderungen sind einfacher und durchgängiger umsetzbar.
Die Technologie von AutomationML
Als standardisiertes und XML-basiertes Datenformat kann AutomationML Planungsinformationen bezüglich Anlagentopologie und Struktur, Geometrie sowie Logik abbilden. Zur Darstellung der Struktur- und Topologie- informationen greift die Integrationslösung auf das international in der IEC 62424/IEC 62714 standardisierte Datenformat CAEX (Computer Aided Engineering Exchange) zurück. Dieses bietet objektorientierte Grundkonzepte, die für die Darstellung von Anlagenstrukturen eingesetzt werden. AutomationML kann auch die Anlagenstruktur, wie beispielsweise den Rackaufbau, weitergeben. Das bietet eine lückenlose und gut strukturierte Dokumentation, auch für Instandhaltung und Wartung. Letztlich lassen sich Daten diverser Software-Tools, wie Geräteinformationen, zwischen Herstellern und Usern austauschen und in die Dokumentation integrieren.
Infoservice
EPLAN Software & Service AG
Grossmattstrasse 9, 8902 Urdorf
Tel. 044 870 99 00, Fax 044 870 99 09
Hannover Messe: Halle 6, Stand H30
