All Electric Society-Park schafft Wirklichkeit

Entlang der Zufahrt zu Phoenix Contact am Standort in Blomberg ist auf rund 7600 m² ein neuer Eingangsbereich entstanden. Herzstück ist ein frei zugänglicher Park, der das Zukunftsbild der All Electric Society für alle erlebbar macht und verständlich erklärt. Erkennungsmerkmal ist ein Solarbaum mit einem Durchmesser von 12 Metern auf dem Kreisverkehr direkt am Park. Dieser ist um die Zentralachse drehbar, um stets im richtigen Winkel zur Sonne zu stehen.

Anhand des Energieflusses von der Gewinnung über die Wandlung, Speicherung und Verteilung bis hin zum optimierten Energieeinsatz zeigt der Park, wie die All Electric Society Wirklichkeit werden kann. Dabei veranschaulichen reale Applikationen, wie Sektorenkopplung funktioniert und welche Technologien diese ermöglichen. Der Park stellt in verkleinerter Form ein Abbild der realen Welt dar. Kuben aus Glas für die jeweiligen Applikationen, Freiflächenanlagen sowie ein Pavillon mit Leitwarte und Besprechungsräumen bilden die Ausstellungsbereiche des Parks. Dieser zeigt ein ganzheitliches Bild des schonenden Ressourcenverbrauchs basierend auf vorhandenen Technologien.



Sektorenkopplung im All Electric Society- Park erleben

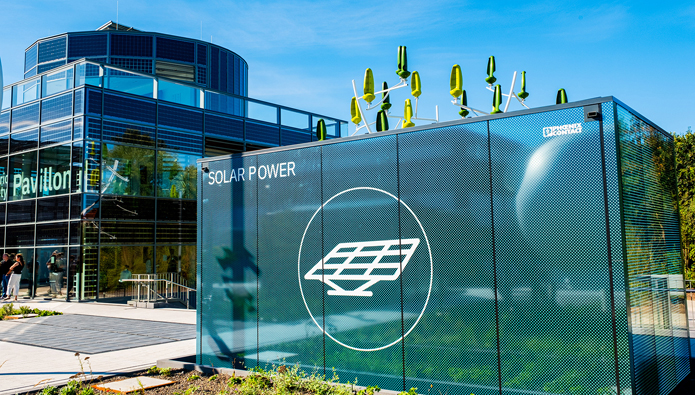

Der rote Faden durch den Park wird von dem Energie- und Datenfluss gebildet. Entlang diesem Thema werden Applikationen in einen sinnhaften Zusammenhang gesetzt und deren gegenseitige Beeinflussung aufgezeigt. Ausgangsbasis ist die Erzeugung von regenerativer Energie mit Solar und Wind. Im Park selbst sorgen Solarmodule für den nachhaltigen Strom. Sie befinden sich auf den Dächern der Cubes und der Ladestationen, sind in die Fassade des Pavillons integriert und als Bodenplatten eingesetzt. Rund 550 Solarmodule sind im Park verbaut und liefern 155'000 kWh Strom pro Jahr. Das Thema Windenergie wird exemplarisch durch eine begehbare Windgondel im Park sowie durch einen Windtree vermittelt. Schon bei kleinen Windbewegungen drehen sich seine grünen Blätter aus Kunststoff, die wie Turbinen funktionieren, und erzeugen so Energie. Mit seinen 36 Blättern, sogenannten Aeroleafs, kann der Windtree in Summe 10,8 kWp Strom erzeugen.

Da die Ressourcen Sonne und Wind nicht immer im gleichen Masse zur Verfügung stehen, muss überschüssige Energie gespeichert und bei Bedarf wieder abgegeben werden können. Hierfür werden beispielsweise Batteriespeicher eingesetzt. So können Energieverbraucher jederzeit bei Bedarf mit dieser Energie versorgt werden. Die Energieverbraucher im Park sind die Gebäude, Elektroladesäulen und die Applikationen im Park selbst. An diesen Verbrauchern werden auch verschiedene Optimierungsmassnahmen aufgezeigt, die dazu dienen, den Energiebedarf und Ressourceneinsatz zu senken.

Die elektrische Verbindung von Energieerzeugern, -speichern-, -verbrauchern und dem Mittelspannungsnetz erfolgt über eine Ortsnetzstation. Dabei sorgt ein Energiemanagementsystem für eine Balance zwischen Erzeugern, Speichern und Verbrauchern. Energie wird so in den benötigten Strom- und Spannungsbereichen bereitgestellt. Dieses System erfasst alle relevanten Kenndaten und steuert über die Ortsnetzstation die entsprechenden Energieflüsse. Im All Electric Society-Park wird jedoch nicht nur elektrische Energie benötigt, sondern auch weitere Energieträger. Die Kuben und der Pavillon im Park müssen beispielsweise mit Wärme oder Kälte versorgt werden. Dieser Energiefluss wird durch ein eigenständiges Wärme- und Kälte-Energiemanagementsystem gesteuert. Hierbei werden auch Wärmeverluste, die beim Wandeln von Energie entstehen, berücksichtigt und genutzt. Zum Einsatz kommt ein Eisspeicher mit zwei Wärmepumpen.

Die beiden eigenständigen Energiemanagementsysteme "elektrische Energie" und "Wärme/Kälte" werden zentral in einem überlagerten Energiemanagementsystem zusammengeführt und verwaltet. Dieses steuert den gesamten Park in allen Energiebereichen.



Energieeffizienz als wichtiger Baustein in der All Electric Society

Ebenso wichtig wie das Erfassen und Auswerten der Energieverbrauchs- und Energieerzeugungs- daten, um den Energiefluss steuern zu können, sind Effizienzmassnahmen. die den Energieverbrauch senken. Dies ist ein wesentlicher Punkt, um die All Electric Society Wirklichkeit werden zu lassen. Nur mit einer zusätzlichen Senkung des primären Energiebedarfs durch Effizienzmassnahmen kann eine Energieversorgung, die auf erneuerbaren Ressourcen fusst, funktionieren. Ansatzpunkte hierfür zeigt der Park mit dem energieoptimierten Gebäudebetrieb.

Das Thema Effizienz hat ebenfalls einen engen Bezug zu Nachhaltigkeit. Auch dieser Aspekt wird im Park berücksichtigt: Der Pavillon ist nach dem Cradle to Cradle Prinzip gebaut, d. h es wurden nur Materialien eingesetzt, die kreislauffähig sind. Dieser Ansatz für eine durchgängige und konsequente Kreislaufwirtschaft stellt das nachhaltige Produzieren in den Vordergrund.

Der All Electric Society-Park steht für den nachhaltigen Umgang mit Ressourcen und bildet so ein Beispiel für die Realisierung der All Electric Society.

Der Park ist seit September 2023 für Besuchende frei zugänglich. Für einen ersten Überblick stehen umfangreiche Informationen auf All Electric Society Park | Phoenix Contact zur Verfügung. So lässt sich der Besuch im Vorfeld planen.
